溶接チャック･ローリングアース
HOME > 製品情報 > 回転治具機械 > 溶接チャック･ローリングアース
溶接チャック（円筒形専用）
■特長
- 薄型で、重心高さが低く大きな搭載荷重が得られます。
- 小型・軽量のため、ポジショナーなどに負担がかからず、円滑な回転が行なえます。
- 把握範囲が広く、ワークの脱着も容易です。
WP形
■仕様
| 型式 | つかみ径（ф mm） | 本体質量（kg） | |
|---|---|---|---|
| 正爪 | 逆爪 | ||
 |
 |
||
| WP-200 | 20～130 | 110～210 | 6 |
| WP-300 | 80～190 | 170～280 | 12 |
| WP-400 | 120～250 | 250～380 | 22 |
| WPT-600 | 85～530 | 170～615 | 68 |
| WPT-1000 | 85～955 | 175～1045 | 145 |
| WPT-1500 | 180～1445 | 280～1535 | 340 |
注）●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。
WPT形
ローリングアース
■特長
- 電流伝導率のよい特殊メタリックカーボンを使用し、被溶接物とのアースが確実にできるため、溶接時のアークが非常に安定します。特に自動溶接に最適です。
- 特殊構造のため、キャップタイヤのネジレはまったくありません。
タテ型取付例
ヨコ型
EH-500
タテ型
EVE-500
■仕様
| 名称 | ローリングアース | |||
|---|---|---|---|---|
| ヨコ型 （フランジ用） |
タテ型 （パイプ用） |
|||
| 型式 | EH-500 | EVE-500 | EVE-1000 | EVE-2000 |
| 電流容量（A） | 500 | 500 | 1000 | 2000 |
| 取付寸法（mm） | Max50 | Max50 | Max70 | Max90 |
| 使用率（％） | 60 | 60 | 70 | 70 |
| 本体質量（kg） | 3 | 3 | 5 | 9 |
注）●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。
ローリングアース mini
■特長
- 簡易タイプ小型、軽量で使い勝手に優れています。
- 縦、横兼用タイプの為組み替えにより１台で２姿勢に使用できます。
- 特殊構造により円滑な回転でキャプタイヤのネジレが有りません。
取付例
横（フランジ用）
縦（パイプ用）
EM-350
■仕様
| 型式 | EM-350 |
|---|---|
| 取付姿勢 | 横（フランジ用）、縦（パイプ用） 兼用（組み替え式） |
| 電流容量 | 350A |
| 取付寸法 | Max50mm |
| 使用率 | 50％ |
| 本体質量 | 1.5kg |
注）●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。
| ～ データダウンロード ～ |
 (4MB) |

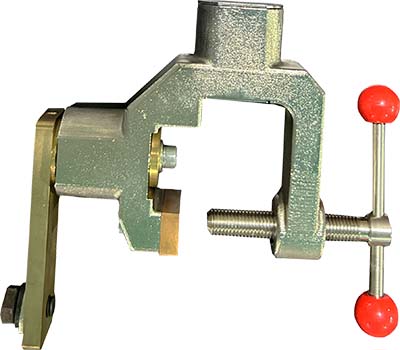

ローリングアース「EM-500」
■特長
-
縦・横兼用タイプ
縦・横兼用タイプのため、組み換えにより、1台で「パイプ用」と「フランジ用」の2姿勢での使用が可能です。
-
アースケーブルのねじれ防止
円滑な回転により、アースケーブルのねじれを防止できる構造となっております。

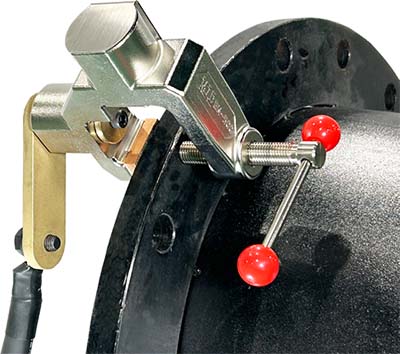

横型（フランジ用）

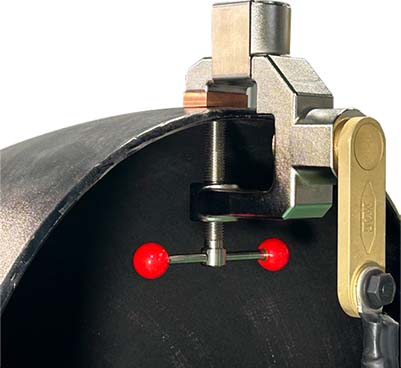

縦型（パイプ用）
■仕様表
| 型式 | EM-500 |
|---|---|
| 電流容量 | 500A |
| 使用率 | 60% |
| 取付寸法 | MAX50mm |
| 取付姿勢 | 縦・横兼用（組み換え式） |
| 本体質量 | 3.6kg |
●本仕様は予告なく変更することがあります。ご注文の際はご照会ください。
| ～ データダウンロード ～ | ||||
 (1.5MB) |
||||
