ワイヤ切れ検知器
ワイヤ切れ検知器「WSE-L」は、パックワイヤのワイヤ切れを検知するための装置です。取付けは、パック用笠出口にねじ込むだけで簡単に行なえます。ワイヤ切れの信号はドライ接点信号となっており、警報ランプ・警報ブザー・ロボット等あらゆる連動に対応できます。
WSE-L
＜接続形式＞
＜オプション＞
警報ランプ・警報ブザー
■仕様
| 使用ワイヤ径 | φ0.9～φ1.6mm |
|---|---|
| ネジサイズ | 9/16-18 UNF |
| 外形寸法 | W90×D48×H80mm |
| 本体質量 | 480g |
注）●ネジサイズについてご指定がある場合はお問い合わせください。
●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。

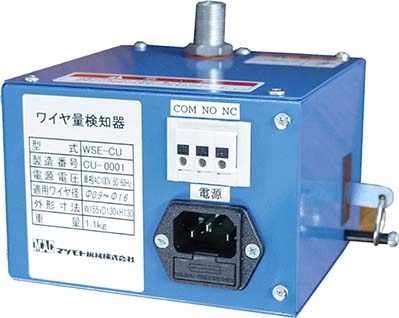

ワイヤ量検知器「WSE-CU」
ワイヤ量検知器「WSE-CU」は、パックワイヤのワイヤ使用量を計測するための装置です。
■特長
-
カウンターユニット 一体型
センサー部とカウンター部を一体化させたことで、センサー部とカウンター部間のケーブル配線が不要になりました。
-
簡易ワイヤセット
工具レスで開閉できるのぞき窓を追加し、ワイヤセット時にワイヤ位置を確認しながら装置に通すことができるようになり、従来機と比較してワイヤがセットしやすくなりました。

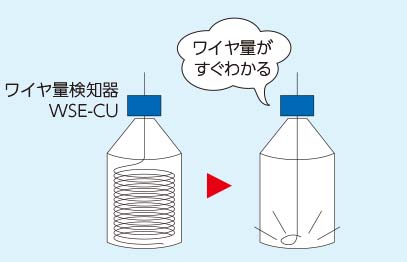

■使い方いろいろ
- ワークへのワイヤ使用量。
- 1日単位・1週間単位・1ヵ月単位等のワイヤ使用量が計測でき、生産管理などに役立ちます。
※事前に設定した長さになると接点信号を出力することもできます。（ワイヤ残量検知）
■仕様表
| 型式 | WSE-CU |
|---|---|
| 入力電圧 | 単相 AC100V |
| 適用ワイヤ径 | Φ0.9～Φ1.6mm |
| ワイヤ検出長さ | 0.1m/1 パルス |
| ワイヤ長さ設定値 | MAX 99999.9m |
| 接続ネジサイズ | 9/16-18UNF |
●本仕様は予告なく変更することがあります。ご注文の際はご照会ください。
