ヒューム回収装置『ヒュームゼロ』
さらにヒューム回収効率を追求！
作業環境の改善をサポート！
究極のコストパフォーマンス！
高静圧・長寿命・局部吸引！
-
遠心分離機構を採用
旋回流によりスパッタとヒュームを分離し、フィルタ部へのスパッタ侵入を防止します。
-
エアショックフィルタ
清掃機能
2個のフィルタに対して圧縮エアを吹き払い清掃を自動的に交互に行ないます。 -
連続運転OK
ヒューム吸引中でもフィルタ清掃を行なうため連続吸引が可能です。
ロボット溶接や自動溶接に最適です。
-
高性能カートリッジ式
ツインフィルタ
フィルタを2個標準装備。フィルタはPTFE膜と帯電防止処理を施しています。
カートリッジ式ツインフィルタ
-
クリーニング用エア圧監視機能搭載
エア圧が不足すると自動的に吸引を停止します。
-
独自のインバータ可変式風量調整機能
ブロア回転を可変。吸引風量を無段階調整できるため、正確な風量コントロールが行なえます。
-
吸引圧力表示器を標準装備
フィルタの目詰まり状況が確認できます。 -
ロボットとの連動にも対応
後部に外部連動用4Pメタルコンセントを装備しているのでロボットや自動溶接装置との連動も対応可能です。
-
回収ヒュームを
簡単処理
引出し式ヒュームトレイによりヒュームとスパッタが簡単に取り出せ処理できます。
-
オプション対応により1台で2ヶ所吸引
二分岐ユニット(オプション)により1台で2ヶ所吸引も可能です。
▼ ヒューム回収装置『ヒュームゼロ』無-有 比較動画

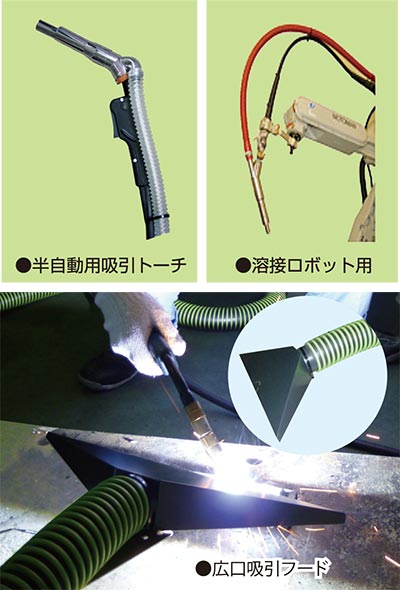

■溶接ロボットでの吸引例(吸引ノズル：FN-1)
■使用例
■仕様
| 型式 | FZ-2010 |
|---|---|
| ヒュームトレイ容量・ 収集方式 |
16リットル・トレイ収集 |
| 吸引口 | 1口 吸引径50.8mm（外径） |
| 最大吸引圧力 | -20kPa |
| 最大処理風量 | 180m3／h（3.0m3／min） |
| ブロア | モータ回転可変式 ブラシレスターボ |
| 運転音 | 69dB以下 |
| ろ過フィルタ面積 | カートリッジ式プリーツバグフィルタ 〔1.6m2(0.8m2×2本)〕 （帯電防止、PTFE多孔質膜をラミネート） |
| フィルタ清掃方式 | 圧縮エアの振動による払い落とし |
| 適用吸引ダクト | φ50.8mm（内径） |
| モータ容量 | 1kW |
| 電源容量 | AC3φ200V 50／60Hz（10A） |
| 電源ケーブル | 2mm2-4芯-8m-M5丸端子付 （4芯の内、1芯は接地線） |
| 外形寸法 （W×D×H） |
498×650×1163mm |
| 本体質量 | 80kg |
注）●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。
■外形寸法図
■オプション
ヒューム回収装置『ヒュームゼロ mini』
『ヒュームゼロ mini』は『ヒュームゼロ』と同等の吸引能力を持ちながら、機能を絞り込むことにより、低価格を実現しました。
-
省スペース
設置スペースが従来機ヒュームゼロの1/3程度！ -
軽 量
本体質量約20kgで、取手と2個のキャスターでラクラク移動！ -
簡単操作
電源スイッチのON/OFFのみ！ -
超微粒子用高性能フィルタを採用
ろ過フィルタは、帯電防止とP.T.F.E多孔質膜ラミネート処理！ -
メンテナンスが簡単
パチン錠固定の三分割構造！分解が容易でメンテナンスが簡単！ -
高性能ブロアモータ
最大吸引圧力が-25.5kPaと高静圧！
吸引ダクトが長くても、吸引力の低下が少ないです！
■吸引例
■仕様
| 型式 | FZM-2021 |
|---|---|
| ヒューム収集方式 | トレイ収集 |
| 吸引口 | 1 口< 吸引口外径50.8㎜ > |
| 最大吸引圧力 | -24kPa |
| 最大処理風量 | 2.8m3／min |
| ブロア | ブラシモータ< 寿命：約850時間> |
| 運転音 | 75 ～ 82dB |
| ろ過フィルタ 面 積 |
カートリッジ式プリーツバグフィルタ ※帯電防止･P.T.F.E.多孔質膜ラミネート処理 ※1.0m2×1本 |
| フィルタ清掃方式 | エアダスターガンによる手動清掃 |
| 適用吸引ダクト | φ50.8mm（内径） |
| 電源容量 | 単相AC100V 15A<50/60Hz> |
| 外形寸法 （W×D×H） |
300 × 300 × 1050㎜ |
| 本体質量 | 21.2kg |
注）●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。
| ～ データダウンロード ～ | ||||
 (3.7MB) |
||||
▼ ヒューム回収装置『ヒュームゼロ』･『ヒュームゼロ mini』 CM動画

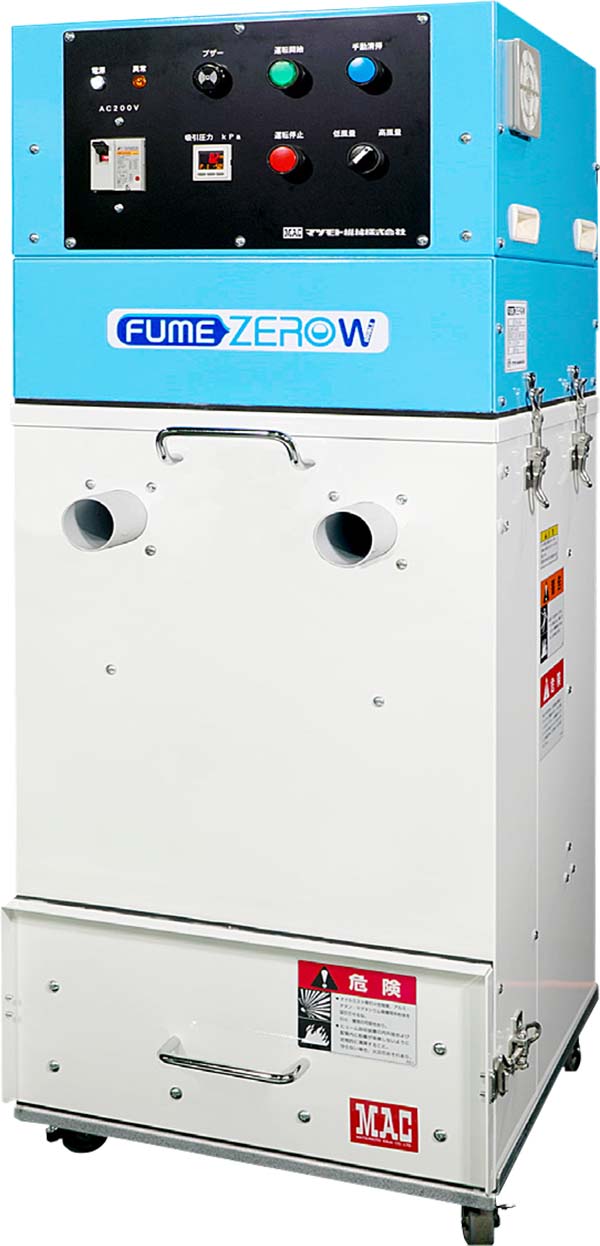

ヒューム回収装置『ヒュームゼロW』
1. 火災リスクの低減を目的とした安全設計
-
難燃性カートリッジフィルタ採用
- 難燃性フィルタは延焼を抑制。
- ろ過面積が3.3㎡。(従来機と比べ2倍以上)
-
温度ヒューズ内蔵
- フィルターが燃焼しても温度ヒューズが反応して運転を停止し、酸欠状態を作り火災を消火。同時に異常ランプが点灯しブザー音で警告。
-
ダストトレイにメタルフィルタ内蔵
- トレイ部のメタルフィルタでスパッタをキャッチし、カートリッジフィルタ部へのスパッタ侵入を抑制。
2. 高風量を実現
-
高静圧ブロワ2台搭載
- ブラシ付ブロワモータを2台搭載。吸引風量が従来機に比べ向上。
- 吸引力が上がったことにより、ヒューム発生源から少し離れた位置での吸引が可能。
-
吸引口が2口
- 吸引口が2つあるので、2ヶ所の吸引が可能。
- 片方の吸引口を塞ぎ使用することで、従来機よりも高い吸引力での使用が可能。
静音性が向上
風量アップでも、静音性が向上
難燃性カートリッジフィルタ
メタルフィルタ
仕様
| 型式 | FZW-2025 |
|---|---|
| ヒューム収集方法 | トレイ収集 |
| 吸引口 | 2口 吸引径50.8mm（外径） |
| 最大吸引圧力 | -19kPa |
| 最大処理風量 | 5.8m3 /min |
| ブロワ | ブラシモータ2台 |
| 運転音 | 68dB以下（Aレンジ） |
| ろ過フィルタ | 難燃性カートリッジフィルタ（P.T.F.E メンブレン仕様） |
| ろ過面積 | 3.3m3 |
| フィルタ清掃方式 | 圧縮エアショック吹き払い式 |
| 適用吸引ダクト | φ50.8mm（内径） |
| 電源容量 |
AC200V 単相50/60Hz 10A |
| 外形寸法（W×D×H） | 549×645×1156mm |
| 本体質量 | 約92kg |
注）●本仕様は予告なしに変更することがありますので、ご注文の際はご照会下さい。
| ～ データダウンロード ～ | ||||
(1.1MB) |
||||
