特殊自動溶接装置
HOME > 製品情報 > 特殊自動溶接装置 > 特殊自動溶接装置
この装置は、軟鋼やステンレス材、アルミ材の円筒形タンクの円周溶接をTIGフィラ溶接法にて行なう自動溶接装置です。
![TIGフィラ円周自動溶接装置](images_special_equipment/special_system_ph01_010.jpg)
この装置は、マニプレーターと特殊ターニングロール(2式)を組合わせて、大径鋼管の外面をサブマージド溶接法にて自動で円周溶接を行なうものです。
![大径鋼管外面自動溶接装置](images_special_equipment/special_system_ph02_010.jpg)
この装置は、ステンレスタンクの胴管と鏡板の円周溶接をTIGフィラ溶接法にて行なうもので、独自の鏡板クランプ方法と2電極により、仮付けなしで両端を同時に自動溶接できます。 AVC(アーク電圧倣い)と画像センサにより溶接線を倣うので、良好な溶接結果が安心して実現できます。
![タンク2電極円周自動溶接装置](images_special_equipment/special_system_ph03_010.jpg)
ブーム伸縮式マニプレーターは、前方向のみ3段伸縮でブーム移動するため、後方を気にすることなく省スペースで設置できます。 また、独自のインバータ制御方式により安定した直線自動溶接も行なえます。
![ブーム伸縮式マニプレーター](images_special_equipment/special_system_ph04_010.jpg)
ウエルアームは、マニプレーターのブーム移動機構に相当するもので、鋼管の内面の直線溶接および回転装置などの組合わせにより円周溶接などに最適です。
![ウエルアーム](images_special_equipment/special_system_ph22_1_010.jpg)
![ウエルアーム](images_special_equipment/special_system_ph22_010.jpg)
この装置は、ステンレス材の薄板円筒物または楕円形状物の縦継ぎ直線溶接をプラズマ溶接法により自動で行なうもです。
![プラズマシーム直線自動溶接装置](images_special_equipment/special_system_ph05_010.jpg)
この装置は、レール走行移動可能なターニングロールと、レール走行台車上にあるトーチスタンド2台を組み合わせて2電極で自動円周溶接を行なうものです。 溶接トーチヘッド部には、倣いローラを装備し、上下は自重、左右はスプリング倣いを行ないます。 さらに、溶接ヒューム回収装置「ジェントルエア」で溶接のヒュームを回収し、より良い作業環境を実現しています。
![パイプフランジ2電極円周自動溶接装置](images_special_equipment/special_system_ph06_010.jpg)
この装置は、薄板のパイプの直線シーム部を自動にて溶接するものです。 作業効率を上げるため、2ステーション方式を採用し、シャトルスライダーにて自動運転とワーク脱着行程をラップさせて作業が行なえます。
![2ステーションパイプクランプシーマ](images_special_equipment/special_system_ph07_010.jpg)
この装置は、薄板円筒形状物の突き合わせ直線溶接を自動で行なうもので、溶接ヘッド部にレーザセンサ「イメージ・アイ」を搭載しています。 「イメージ・アイ」を搭載することにより、高能率な全自動溶接が実現できます。
![薄板円筒物直線自動溶接装置](images_special_equipment/special_system_ph08_010.jpg)
この装置は、3軸中空式ポジショナーと特殊トーチスタンド、ウィービング装置などを組合わせて、大径管のパイプとフランジの内外面の円周溶接を自動にて行なうものです。
![大径管フランジ内外面自動溶接装置](images_special_equipment/special_system_ph09_010.jpg)
仮付されたパイプと両端フランジの円周溶接を、自動にて4電極同時に行ないます。
![パイプフランジ4電極自動溶接システム](images_special_equipment/special_system_ph10_1_010.jpg)
![パイプフランジ4電極自動溶接システム](images_special_equipment/special_system_ph10_010.jpg)
長尺パイプの内面をMAG溶接(CO2コアード溶接法)により、スパイラルに溶接する溶接装置であり、溶接ビードの重ねが均等になるように中空サイドテーブルの回転と内面トーチヘッドの送り量を容易に設定することができます。 また、スパイラル送りは部分スパイラルおよび全スパイラル形状が得られます。
![長尺パイプ内面肉盛溶接装置](images_special_equipment/special_system_ph11_010.jpg)
この装置は、亜鉛メッキされたパイプとフランジの円周溶接をノンガス溶接機と組合わせて2電極にて行なうものです。
ポジショナーやトーチスタンド、コンパクトウィーバーなどコモンベッド、サポートローラ以外はほとんど標準品を活用しています。
また、溶接機との連動は「TTCコントローラー」を採用しています。
![亜鉛メッキ管2電極自動溶接装置](images_special_equipment/special_system_ph12_010.jpg)
鋼管のスリット切断を自動で行うものです。
CNC制御により、寸法入力をするだけであとは全自動で切断します。
切断方法は酸素プラズマで高速・高精度な切断が行なえます。
また、開先切断や垂直切断も行なえます。
![鋼管スリッター自動切断装置](images_special_equipment/special_system_ph13_1_010.jpg)
![鋼管スリッター自動切断装置](images_special_equipment/special_system_ph13_010.jpg)
ジェットエンジンのFANFRAME(チタン合金)を溶接するためのウエルディングチャンバーで高品質の溶接が可能です。
![ジェットエンジン部品溶接チャンバー](images_special_equipment/special_system_ph14_010.jpg)

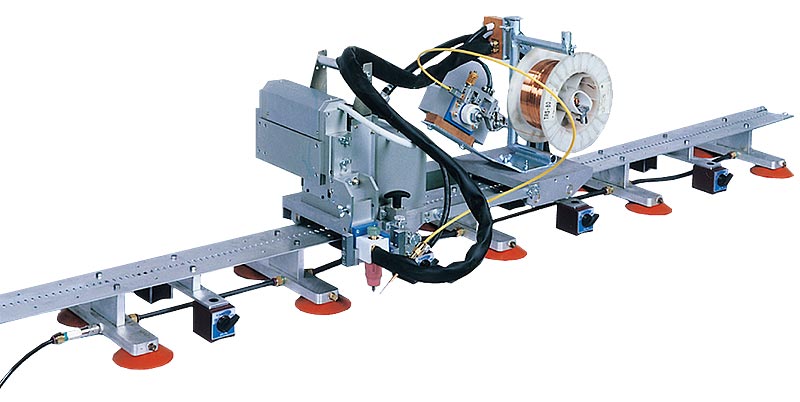

本装置は自動車部品にプラズマ溶射を行なうためのもので、パレタイジング、マスクの脱着、重量測定、およびブース内への搬出入を自動で行ないます。
![自動車部品プラズマ溶射装置](images_special_equipment/special_system_ph16_010.jpg)
![ビートトリミングロール](images_special_equipment/special_system_ph17_010.jpg)
![エルボ管自動溶接装置](images_special_equipment/special_system_ph21_010.jpg)
![20t 大型ポジショナー](images_special_equipment/special_system_ph18_010.jpg)
![大型昇降式3軸ポジショナー](images_special_equipment/special_system_ph20_010.jpg)
大型チャック
■特長
●チャックの高さが低くなり、把握力を強めるために、4つ爪式を採用しています。
●チャッキング方法は、2点連動・2点単動となっています。
■取付例
![大型チャック](images_special_equipment/special_system_ph19_010.jpg)
型式 | 適用 ポジショナー |
把握径(mm) | 本体質量 (kg) |
|
外張り | 内張り | |||
10PC | POK-10 | 150~800 | 350~950 | 60 |
20PC | POK-20 | 190~850 | 430~1070 | 95 |
30PC | POK-30 | 220~900 | 550~1190 | 160 |
50PC | POK-50 | 260~1000 | 630~1300 | 270 |
注)●本仕様は予告なく変更することがありますので、ご注文の際はご照会下さい。
