PIPEACE X（固定管溶接）
HOME > 製品情報 > PIPEACE X･パイプエース･パワーアシスト > PIPEACE X（固定管溶接）
・固定管自動溶接装置「PIPEACE X」特設サイトはこちら >>>
▼「PIPEACE X」説明動画
●溶接条件自動作成機能
・ワーク情報からAI が溶接条件を自動で作成
・溶接条件はお好みで調整可能
・従来の溶接条件もプリセット済み
●開始位置復帰機能

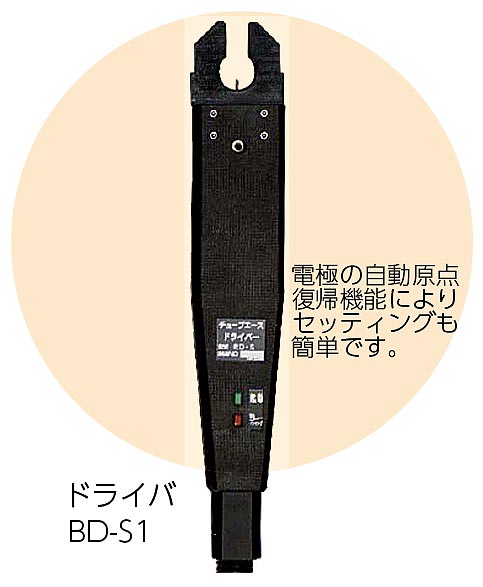

・溶接終了後、電極が溶接を開始した位置に復帰
・溶接姿勢の再現性を確保
・電極の位置調整が不要になり、作業効率がアップ
●使用率監視機能
・使用率を常に監視し、溶接機の故障を予防
・許容使用率を超過すると警告表示
●角度制御
・従来の時間制御に加え、角度制御を実装
・溶接条件の分割が簡単に
●音声機能
・溶接の進捗やエラーの発生を音声で通知
・エラーの対処法のアナウンス
●仮付機能
・ハンドトーチ( オプション) にて手溶接が可能
・通常の溶接機としても使用可能
●最高速度アップ
・MAX200mm/min → MAX260mm/min
・BH-216TW 使用時はMAX680mm/min

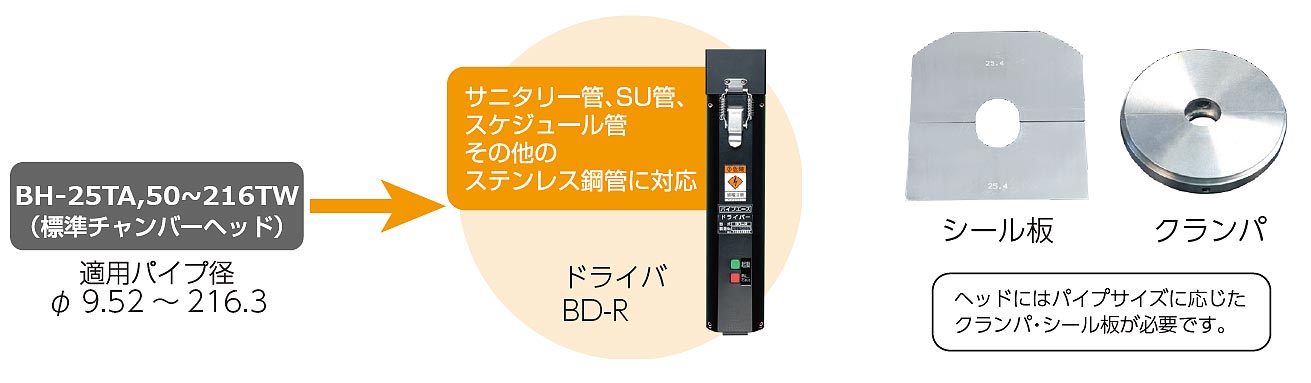

標準チャンバーヘッド |
BH-25TA | BH-50TW |
BH-76TW |
BH-114TW |
BH-216TW |
|||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
||||||||||||||||||||||||||||
| 適用管サイズ | φ9.52〜φ25.4 | φ12.7〜φ50.8 | φ21.7〜φ76.3 | φ28.5〜φ114.3 | φ114.3〜φ216.3 | |||||||||||||||||||||||||||
| ステンレス 鋼管 （JIS G3459） |
径 （mm φ） |
10.5 | 13.8 | 17.3 | 21.7 | 13.8 | 17.3 | 21.7 | 27.2 | 34.0 | 42.7 | 48.6 | 21.7 | 27.2 | 34.0 | 42.7 | 48.6 | 60.5 | 76.3 | - | 34.0 | 42.7 | 48.6 | 60.5 | 76.3 | 89.1 | 101.6 | 114.3 | 114.3 | 139.8 | 165.2 | 216.3 |
| 呼び径 呼び方 |
6A | 8A | 10A | 15A | 8A | 10A | 15A | 20A | 25A | 32A | 40A | 15A | 20A | 25A | 32A | 40A | 50A | 65A | - | 25A | 32A | 40A | 50A | 65A | 80A | 90A | 100A | 100A | 125A | 150A | 200A | |
| 1/8B | 1/4B | 3/8B | 1/2B | 1/4B | 3/8B | 1/2B | 3/4B | 1B | 1・1/4B | 1・1/2B | 1/2B | 3/4B | 1B | 1・1/4B | 1・1/2B | 2B | 2・1/2B | - | 1B | 1・1/4B | 1・1/2B | 2B | 2・1/2B | 3B | 3・1/2B | 4B | 4B | 5B | 6B | 8B | ||
| ステンレス鋼 サニタリー管 （JIS G3447） |
径 （mm φ） |
- | - | - | 25.4 | - | - | 25.4 | - | 31.8 | 38.1 | 50.8 | 25.4 | - | 31.8 | 38.1 | 50.8 | 63.5 | 76.3 | - | 31.8 | 38.1 | 50.8 | 63.5 | 76.3 | 89.1 | 101.6 | 114.3 | 114.3 | 139.8 | 165.2 | - |
| 呼び径 呼び方 |
- | - | - | 1S | - | - | 1S | - | 1・1/4S | 1・1/2S | 2S | 1S | - | 1・1/4S | 1・1/2S | 2S | 2・1/2S | 3S | - | 1・1/4S | 1・1/2S | 2S | 2・1/2S | 3S | 3・1/2S | 4S | 4・1/2S | 4・1/2S | 5・1/2S | 6・1/2S | - | |
| SU管 （ステンレス鋼管） （JIS G3448） |
径 （mm φ） |
9.52 | 12.7 | 15.88 | 22.22 | 12.7 | 15.88 | 22.22 | 28.58 | 34.0 | 42.7 | 48.6 | 22.22 | 28.58 | 34 | 42.7 | 48.6 | 60.5 | 76.3 | 28.58 | 34.0 | 42.7 | 48.6 | 60.5 | 76.3 | 89.1 | - | 114.3 | 114.3 | 139.8 | 165.2 | 216.3 |
| 呼び径 呼び方 |
8SU | 10SU | 13SU | 20SU | 10SU | 13SU | 20SU | 25SU | 30SU | 40SU | 50SU | 20SU | 25SU | 30SU | 40SU | 50SU | 60SU | 75SU | 25SU | 30SU | 40SU | 50SU | 60SU | 75SU | 80SU | - | 100SU | 100SU | 125SU | 150SU | 200SU | |

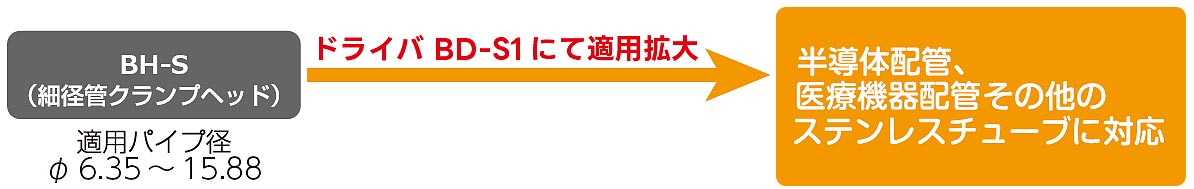

| クランプヘッド | BH-S | |||
|---|---|---|---|---|
|
||||
| φ6.35〜φ15.88 | ||||
| 径 (mm φ) |
6.35 | 9.52 | 12.7 | 15.88 |
| 呼び径 呼び方 |
1/4 | 3/8 | 1/2 | 5/8 |
●両面クランプ式であるためチューブの仮付溶接は不要です。
●ワーク位置決め治具、電極位置決め治具は標準付属品です。

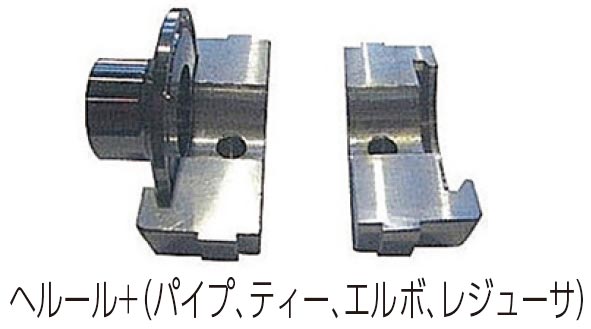

| 位置決め治具 | |
| 細径管チャンバヘッド用（標準付属品） | |
|
|
M-XD0-200 標準仕様書
■制御電源
| 型式 | M-XD0-200 | |
|---|---|---|
| モータ制御方式 | - | エンコーダモータ |
| 定格出力電流 | A | 200（ピーク電流） |
| 定格入力電圧 | V | 単相 AC200/220 ±10% |
| 定格入力 | kVA | 7.2 |
| 定格周波数 | Hz | 50/60 共用 |
| 定格使用率 | % | 30%（平均電流180A時） |
| 溶接条件設定エリア数 | - | 12 |
| 溶接条件設定因子 （ エリアごとの設定） |
- | パルス電流、ベース電流、 溶接速度溶接角度または溶接時間、 回転方向、溶接有無 |
| 溶接電流調整範囲 | A | 5〜200 |
| 溶接速度調整範囲 | mm/min | BD-R：0～260 （※BH-216TW使用時は0～680）、 BD-S1：300 |
| アークスタート方式 | - | 高周波スタート |
| パルス周波数 | Hz | 0.5〜100 |
| パルス幅 | % | 10〜85 |
| プリンター | - | 日付、溶接条件 |
| 内部メモリー | - | 2000 条件 |
| 外部メモリー | - | USBメモリ |
| 組み合わせドライバー | - | BD-R、BD-S1 |
| 外形寸法（ 幅×奥行き×高さ） | mm | 250×480×440 |
| 質量 | kg | 29 |
注）●入力電圧は、定格電圧±10％の範囲内でご使用ください。
それ以外ではご使用できません。
●外形寸法には取手を含んでおりません。
●パイプ径およびドライバの組合せによっては速度が出ない場合があります。
●継手精度：ギャップ、段違いは板厚の20％以下でお願いします。
●低イオウ（S含有量0.005％以下）のパイプは裏波が出にくくなります。
●電源設備容量は、8.0kVA以上を用意して下さい。
●USBメモリは付属しておりません。
■予備品・付属品

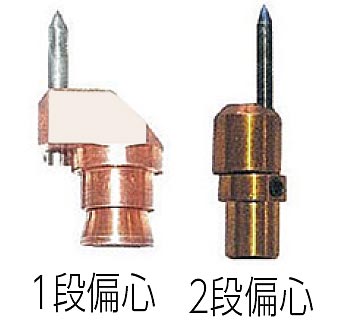

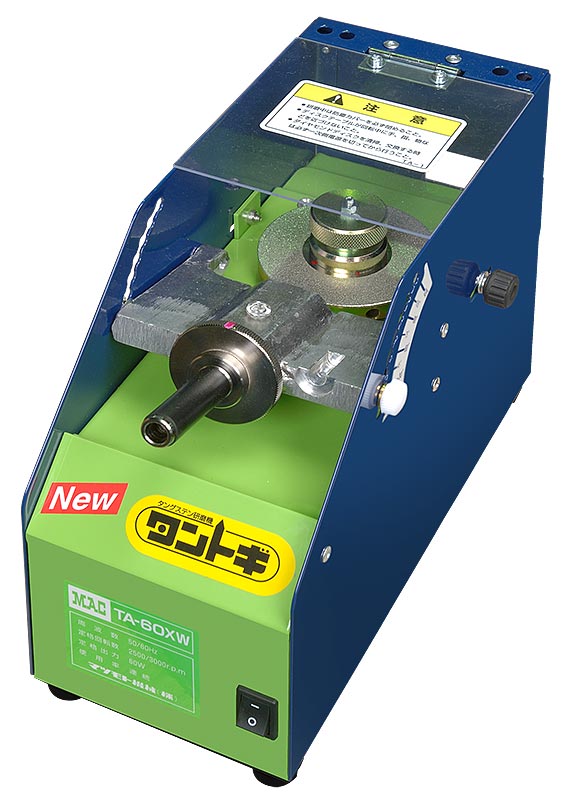

| タングステン電極 | - | φ2.4×150 1本 |
|---|---|---|
| ガスホース | m | φ8×5 |
| ガス流量調節器 | - | FR-2（左ネジアタッチメント付） |
| 工具箱 | - | 山形300 |
| 電極ゲージ | - | 1.0mm、1.2mm、1.5mm |
| 六角ドライバー | mm | 1.5（電極交換用） 2.0,3.0（ヘッド・クランパ用） |
| ホースバンド | - | 2個 |
| ガラス管入りヒューズ | A | 3 |
| 電極研磨ホルダー | - | 1 |
| ネジセット | - | 1袋 |
■ドライバ
| 型式 | BD-R | BD-S1 | |
|---|---|---|---|
| 溶接速度 | mm/min | 0〜260 (※BH-216TW使用時は0~680) |
300 |
| 質量 | kg | 1.5 （ケーブル、ホースを除く） |
2.0 |
| 組合せヘッド | - | BH-25TA〜 BH216W |
BH-S |
■溶接ヘッド
| 型式 | 標準チャンバーヘッド | 細径管クランプヘッド | |||||
|---|---|---|---|---|---|---|---|
| 25TA | 50TW | 76TW | 114TW | 216TW | BH-S | ||
| 適用パイプ径 | φmm | φ9.52〜 φ25.4 |
φ12.7〜 φ50.8 |
φ21.7〜 φ76.3 |
φ28.5〜 φ114.3 |
φ114.3〜 φ216.3 |
φ6.35〜 φ15.88 |
| クランプ代 | mm | 30 | 41 | 56 | 18 | ||
| 最小パイプ間隔（壁間） | mm | 40 | 70 | 80 | 90 | 115 | 30 |
| 定格電流 | A | 40 | 70 | 30 | |||
| 定格使用率 | % | 20 | 空冷：40 水冷：60 | 20 | |||
| ヘッド冷却方法 | - | 空冷 | クランパーリングを水冷 | 空冷 | |||
| 外形寸法 （幅×奥行き×高さ） |
mm | 96×69×105 | 151×71×159 | 179×71×187 | 217×71×225 | 340×90×338 | 66×40×64 |
| 質量 | kg | 0.7 | 1.7 | 2.2 | 2.6 | 7.2 | 0.6 |
注）●定格使用率は、各溶接ヘッドの適用最小径のパイプ使用時を示します。
●外形寸法には、取手を含んでおりません。
■冷却水循環装置
| 型式 | MP-250B | |
|---|---|---|
| 定格入力電圧 | V | 200（単相50/60Hz共用） |
| 吐出圧力 | MPa | 0.36/0.42 |
| 排熱量 | kW | 2.4 |
| タンク容量 | リットル | 6.5 |
| 外形寸法 （幅×奥行き×高さ） |
mm | 266×480×385 |
| 質量 | kg | 約17（満水時約24） |
注）●水冷式溶接ヘッドをご使用時に必要となります。
冷却水循環装置『ストリームジェントル MP-250B』のページへ >>>
