メタルソー切断機『エンゼル』

HOME > 製品情報 > 金属加工(切断・穴加工) > メタルソー切断機『エンゼル』

メタルソー切断機『エンゼル』 高速・低速2段切替式

高床式
NA-370K
●使用鋸刃φ370
(φ400取付け可)

※テーブル面高さ770mm

高床式NA-370K

低床式
NA-370KT
●使用鋸刃φ370
(φ400取付け可)

※テーブル面高さ540mm

作業テーブル面が低い

高床式NA-370KT

エアーハイドロ式半自動
NA-370K-HG
●使用鋸刃φ370
(φ400取付け可)
●(バイス・切断)自動

※テーブル面高さ770mm

高床式NA-370KT

メタルソー切断機『スーパーエンゼル』 高速・低速2段切替式

高床式
SA-370
●使用鋸刃φ370

※テーブル面高さ770mm

高床式SA-370

油圧式半自動
SA-370A
●使用鋸刃φ370
●(バイス・切断)自動

※テーブル面高さ815mm

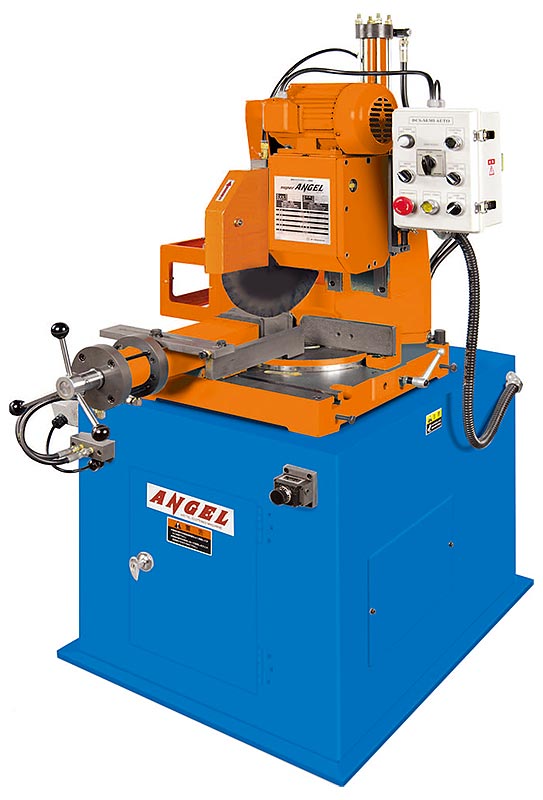

油圧式半自動SA-370A

■仕様

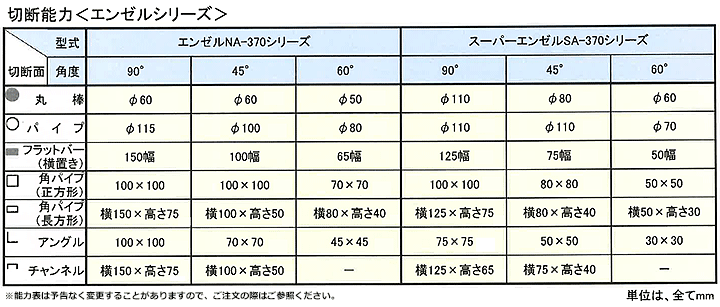

エンゼルシリーズ切断能力表

■仕様

型式 高床式
NA-370K
(手動)
低床式
NA-370KT
(手動)
エアーハイドロ式
半自動
NA-370K-HG
高床式
SA-370
(手動)
低床式
SA-370T
(手動)
油圧式半自動
SA-370A
(手動)
使用鋸刃 φ370×2.5t(3.0t) φ370×2.5t(3.0t)
電動機 1.5/2.2kw 2/4P 1.5kw 2/4P
回転数 50Hz:17/34r.p.m
60Hz:20/40r.p.m
(2段スイッチ切替)
50Hz:19/38r.p.m
60Hz:23/46r.p.m
(2段スイッチ切替)
切断角度 左45° 右60° 左45° 右60°
クーラント
ポンプ
60W 40W 60W 60W
ヘッド昇降 手動 エアーハイドロ 手動 油圧
コンプ
レッサー
- - 常用圧
6~7kg/cm²
- - -
制御方式 - - 手動/自動 - - 押しボタン式
手動/自動
切り込み速度 - - min.3mm~max.300mm - - min.3mm~max.300mm
油圧電動機 - - - - - 0.75kw
常用
使用圧力
- - - - - 30kg/cm²
油圧
タンク容量
- - - - - 45ℓ
テーブル面
高さ
770mm 540mm 770mm 770mm 464mm 815mm
機械寸法 W630×D915×
H1660mm
W630×D915×
H1315mm
W840×D1400×
H1450mm
W720×D710×
H1750mm
W860×D710×
H1440mm
W900×D960×
H1720mm
質量 300kg 280kg 360kg 400kg 385kg 530kg

注)●標準附属品/使用鋸刃・・・1枚、定寸ストッパー・・・一式、切削油・・・エンゼルクール1ℓ・1缶、工具・・・一式
●本仕様は予告なく変更することがありますので、ご注文の際はご照会下さい。
